M4 AKM-KIZILAY HATTI

Keçiören Metro Hattı'nın (M4) uzatması olarak yaklaşık 3,70 km uzunluÄŸundaki Atatürk Kültür Merkezi (AKM) ve Kızılay Güvenpark arası metro hattıdır. Hat, AKM Otopark Yapısı,hat tünelleri, acil kaçış ÅŸaftı ile Gar Ä°stasyonu, Adliye Ä°stasyonu ve Kızılay Ä°stasyonu olmak üzere 3 adet istasyondan oluÅŸmaktadır. Hattın ana mühendislik firması olarak hizmet verilmektedir.

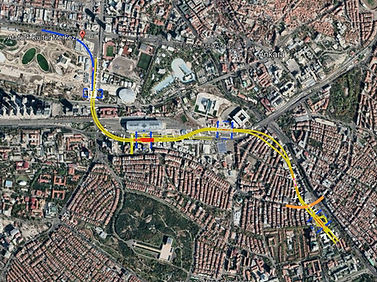

akm-kızılay hat.JPG

01

Güzergah ve Hat Tünel Tasarımları

Güzergah Tasarımı

TBM Tünel Tasarımı

NATM Ana Hat, BaÄŸlantı Tüneli ve Makas Tüneli Tasarımları

​

​

02

TBM Ä°ÅŸletme Sahası -                AKM Otopark Tasarımı

Mevcut M4 AKM İstasyonu Bağlantı Yapısı

TBM İşletme Sahası - AKM Otopark Yapısı

​


03

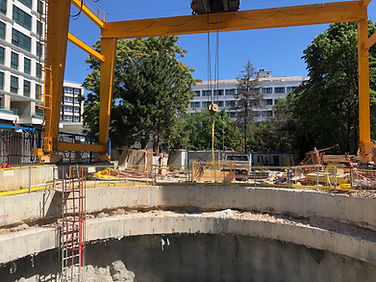

Acil Kaçış Åžaft Tasarımları

Zafer Parkı Acil Kaçış Åžaftı

​

04

Gar Ä°stasyonu

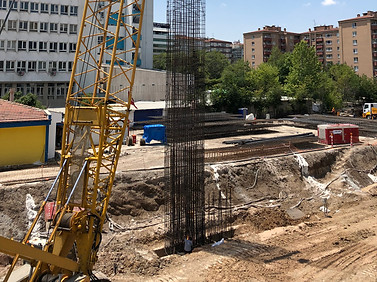

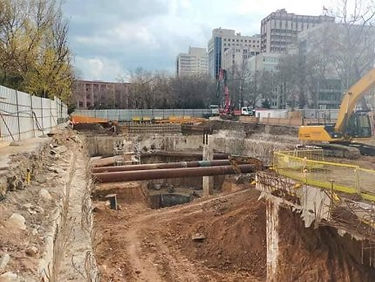

Diyafram Ä°malatı ile Top-Down Ä°stasyon

Mevcut Maltepe Ankaray istasyonuna bağlantı yapısı ile entegrasyon sağlanmıştır.

​


05

Adliye Ä°stasyonu

Diyafram İmalatı ile Top-Down İstasyon

06

Kızılay İstasyonu

Ä°stasyon Delme Tünel olarak tasarlanmıştır.

Ä°stasyon, ana konkors ve kuzey-güney teknik konkorslar  ile Peron-BaÄŸlantı ve Merdiven Tünellerinden oluÅŸmaktadır.

Ayrıca mevcut Kızılay İstasyonuna bağlantı yapılarıyla entegre edilmiştir.
